产品描述
本机床适用于发动机的修理。磨（铣）削各种（汽车、拖拉机、发电机、坦克、轮船等）发 动机、发电机缸体缸盖结合面，以达到工作精度要求。本机床加配电磁盘后，也能磨削其它零件 的平面。
1. 床身采用整体铸造工艺，床身坚固并且稳定。工作台和主轴箱移动传动采用精密直线轨道和滚 珠丝杆丝母付，移动平稳几何精度好。X轴和Z轴均采用伺服电机驱动。主轴采用伺服电机直连驱 动，使得主轴在任意转速情况下都能实现最大的切削力矩。能有效提高机床加工效率。
2.电气部分采用PLC和触摸屏控制，PLC能可靠的控制X轴、Z轴及主轴运动和速度。触摸屏可 以方便的输入各类参数并显示机床实时加工状态。方便操作者和机床实现人机交流。
3.悬挂式按钮站设计，方便操作者任意位置操作机床，封闭式水罩设计安全环保。
4.设备支持多语言界面，适应不同语言客户需求。
5.机床采用立轴结构，提高工作效率和加工精度。

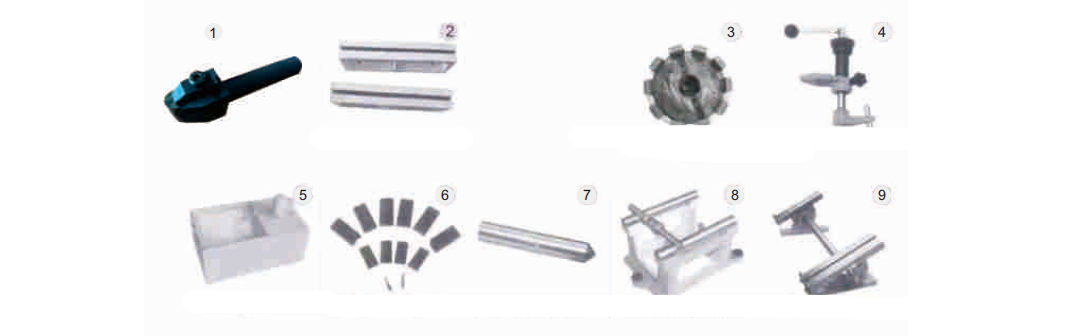

①铣刀 ②垫铁 ③刀盘 ④修刀器 ⑤冷却水箱 ⑥砂瓦 ⑧平衡架
特需附件
⑦金刚笔 ⑨可倾支架
技术参数
|
产品型号 |
SKM1550 |
SKM2050 |
SKM2550 |
|
工作台尺寸 |
1500mmx500mm |
2000mmx500mm |
2500mmx500mm |
|
最大磨削长度 |
1500mm |
2000mm |
2500mm |
|
最大磨削宽度 |
400mm |
400mm |
400mm |
|
最大磨削高度 |
800mm |
800mm |
800mm |
|
刀盘加工范围 |
400mm |
400mm |
400mm |
|
配置砂瓦数量 |
12 |
12 |
12 |
|
主轴电机类型 |
伺付电机 |
伺付电机 |
伺付电机 |
|
主轴电机功率 |
3.8KW |
3.8KW |
3.8KW |
|
主轴转速 |
无极调速 |
无极调速 |
无极调速 |
|
X/Z轴导轨型式 |
直线导轨 |
直线导轨 |
直线导轨 |
|
X/Z轴传动型式 |
滚珠丝杠 |
滚珠丝杠 |
滚珠丝杠 |
|
Z轴进给电机类型 |
伺付电机 |
伺付电机 |
伺付电机 |
|
Z轴进给电机功率 |
750W |
750W |
750W |
|
X轴进给电机类型 |
伺付电机 |
伺付电机 |
伺付电机 |
|
X轴进给电机功率 |
1.2KW |
1.2KW |
1.2KW |
|
冷却泵功率 |
40W |
40W |
40W |
|
包装尺寸 |
3100X1150X2230 |
3800X1150X2230 |
4300X1150X2230 |
|
净重/毛重 |
2.4T/2.6T |
2.6T/2.8T |
2.8T/3.0T |
