产品描述
本机床适用于发动机的修理。磨（铣）削各种（汽车、拖拉机、发电机、坦克、轮船等）发动机、发电机缸体缸盖结合面，以达到工作精度要求。本机床加配电磁盘后，也能磨削其它零件的平面。
1.机床采用立轴结构，提高工作效率和加工精度。
2.主轴箱及工作台的进给均采用伺服电机驱动，提供稳定的扭矩输出，传动平稳可靠，可无极调速（主轴）
3.本机床主轴箱及工作台的运动，采用直线导轨+滚珠丝杠运动，运动精度高、寿命长。
4.数字化读数精确显示X和Z轴的位置，也可以在控制面板上显示进给量。
5.立柱采用45直线导轨，40滚珠丝杠，伺服电机+减速箱传动。刚性高、精度高、调速易，并可通过电子手轮进行微量调整。

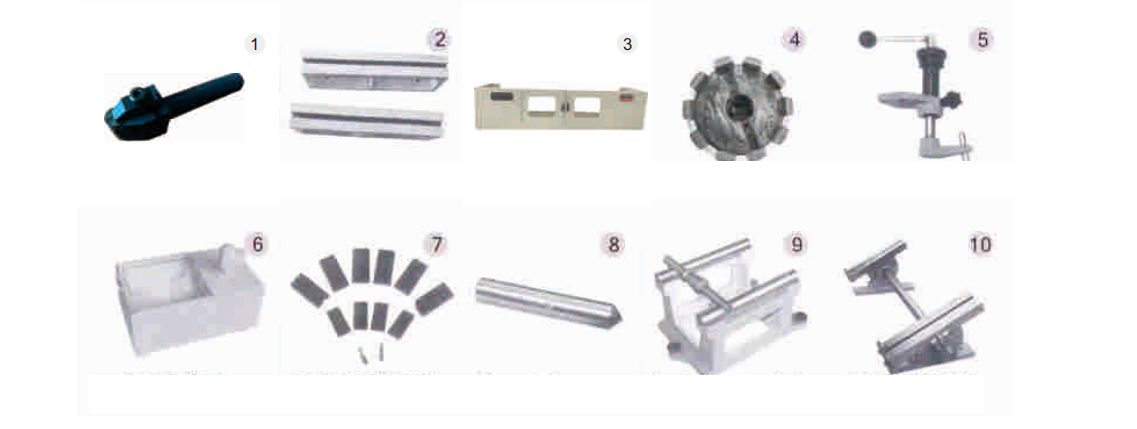

①铣刀 ②垫铁 ④刀盘 ⑤修刀器 ⑥冷却水箱 ⑦砂瓦 ⑨平衡架
特需附件
③推拉门水罩 ⑧金刚笔 ⑩可倾支架
技术参数
|
产品型号 |
3M9740CX130 |
|
工作台尺寸 |
1300mmx500mm |
|
最大磨削长度 |
1300mm |
|
最大磨削宽度 |
400mm |
|
最大磨削高度 |
800mm |
|
刀盘加工范围 |
400mm |
|
配置砂瓦数量 |
12 |
|
主轴电机类型 |
伺付电机 |
|
主轴电机功率 |
3.8KW |
|
主轴转速 |
无极调速 |
|
X/Z轴导轨型式 |
直线导轨 |
|
X/Z轴传动型式 |
滚珠丝杠 |
|
Z轴进给电机类型 |
伺付电机 |
|
Z轴进给电机功率 |
750W |
|
X轴进给电机类型 |
伺付电机 |
|
X轴进给电机功率 |
1.2KW |
|
冷却泵功率 |
40W |
|
包装尺寸 |
3100X1150X2230 |
|
净重/毛重 |
2.4T/2.6T |
